一、概述

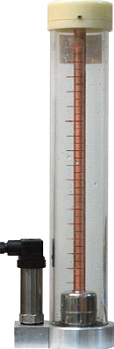

TDSB-420液位顯控變送器集液位信號計和液位變送器于一體 ,適用于電廠及其他工業部門的各種液槽內的液位監控、報警和遠傳。例如,在水電廠可應用于機組的上導、下導、水導、推力軸承油槽及漏油箱回油箱等設備上。該控制器具有以下功能和特點:
可直接觀察液槽的液位?刂破魃显O(shè)有報警接點,可發出多個液位信號。變送器能將液位變化轉換成DC4~20mA輸出的標準信號,送至本廠為之配套的TDS-3400系列的液位數顯控制儀或用戶的微機控制系統。液位變送器的傳感器部分可直接連接到液體中,用支架固定,與液位計形成一體,安裝使用極為方便。主要應用于城市給排水、儲油灌、裝存糊物或泥漿的灌及石油、化工、電廠等部門的水位或油位及其敞開式容器液體的液位測量、被測液體介質無論是水、油、酸、堿及粘稠性液體都能測量,這是工礦企業工業過程檢測控制系統中理想的液位控制變送儀表。
二、特點
1、使用水、油、粘度較大的糊狀物高精度測量,不受被測介質起泡、沉積、電氣特性的影響。
2、直接連接到被測介質中,安裝使用相當方便。無可動部件,高可靠性,使用壽命長。
3、寬范圍溫度補償。具有電源反相極性保護及過載限流保護。
三、主要技術參數
1、測量范圍:0~2000mm 精度:0.5%
2、工作溫度:-20~80℃ 相對濕度≤85%
3、輸出信號:二線制4~20mADC,負載能力:0~500歐姆;
4、報警點數量:2-3個常開或轉換觸點
5、電源電壓:24V DC±20%
6、防護等級:IP68 防爆標志:Exia Ⅱ CT4~6
7、連接方式:內螺紋連接M20×1.5或G3/4

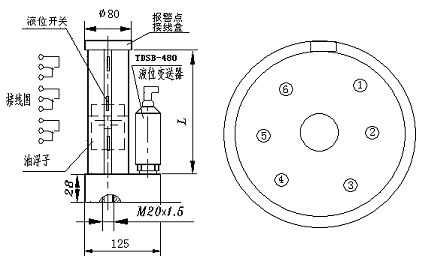

四、安裝接線
報警點接線盒:端子1、2為上限,液位高于上限時斷開,低于上限時閉合;端子3、4為中點,液位高于中點時斷開,低于中點時閉合;端子5、6為下限,液位低于下限時閉合,高于下限時斷開。
五、型號規格
TDSB-420-L-X 其中:L為液位測量量程,X為報警點數量
六、變送器接線:
打開接線盒,接線端子(標有1號)為電源端,接直流電源24V正極,接線端子(標有2號)為信號輸出端,輸出4~20mADC,接儀表或微機的輸入端。
